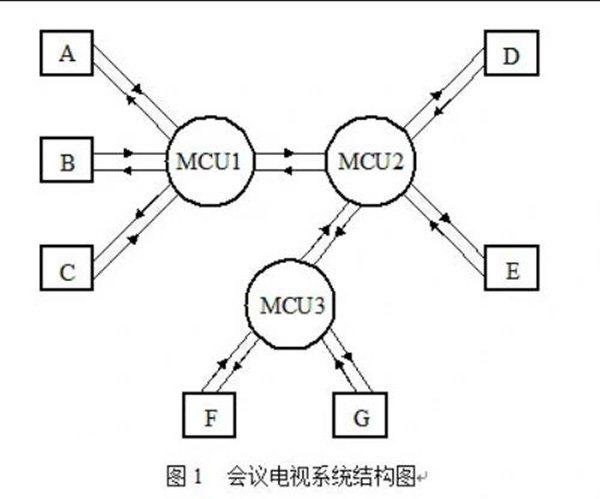

多點會議電視系統的結構主要由三部分組成，一是會議電視終端，圖中畫出了從A到F共7個終端。二是多點控制單元(MCU)，MCU一般設置在網絡節點處，實現各點話音的混合、圖像的切換控制等功能，其作用類似于電話交換機。三是傳輸鏈路，如PSTN、N-ISDN、B-ISDN、計算機LAN及WAN等。
1、會議電視終端
會議電視終端將輸入的視頻、音頻、數據及控制信令等各種數字信號分別進行處理(如壓縮編碼)及復用后組合成一路復合的數字碼流，再將它變換為與用戶—網絡接口兼容的、符合傳輸網絡所規定的傳輸幀結構的信號格式送入信道進行傳輸，并將對方傳送來的數字幀格式信號進行解復用及解壓縮等處理后在熒光屏上顯示對方的圖像，從耳機或揚聲器中聽到對方的聲音。會議電視終端中還包括各種視音頻輸入輸出設備。
2、傳輸網絡
會議電視系統的傳輸媒介可采用電纜、光纜、雙絞線等有線信道，也可采用地面波、微波、衛星等無線信道。常用的傳輸網絡有公用電話交換網(PSTN)、公用分組交換網(PSPDN)、數字數據網(DDN)、綜合業務數字網(ISDN)、各類計算機網(如局域網LAN、城域網MAN、廣域網WAN及因特網等)、甚小天線地面站(VSAT)及各種無線網絡(各種波長的通信網，如微波中繼通信網、移動通信網等)。在網上傳輸?shù)氖菑秃系臅h電視碼流。
3、多點控制單元(MCU)
在多點會議電視系統中，必須靈活地進行調度，按會議電視進程要求，實現多點與多點之間信息傳輸與控制切換。上述通信網絡是不能完成這一功能的，必須要在傳輸網絡中設置多點控制單元(MCU)。MCU能根據會議電視的要求實現多點與多點之間的信息接通與控制切換。因此，MCU好像電話程控交換機，按會議電視的要求實行多點與多點之間的信息交換。
